| 제2강 : 앰프(Amplifier)의 이해 |
(1) 앰프의 유형 이해
- 가정용 오디오 기기를 제외하면 보통 강당이나 행사장에서는 아래의 유형 중 하나를 사용할 것입니다.
|
 |
 |

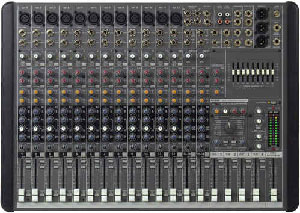

| < ① 파워앰프 일체형 > |
< ② 파워앰프 분리형 > |
- ⓛ ②는 스피커를 구동시켜주는 파워앰프(메인앰프/전력증폭기라고도 함)의 내장 여부에 따를 뿐 전면에서 조작되는 대부분의 기능은 동일합니다. ⓛ의 경우는 비교적 소규모 실내나 외부 행사 때 이동의 간편성, 설치의 용이성 때문에 사용하는 경우가 많으며 특별한 전문 지식없이도 연결. 조작. 사용이 가능하고, ②의 경우는 비교적 대규모 실내나 전문성을 가미한 음향 환경이 필요한 경우 사용되기도 합니다.
- 사용자가 조절할 수 있는 노브(Knob)와 버튼들이 무수히 배치되어 있는 판넬이 있는데 통상 [믹싱판넬 / 믹싱콘솔 / 프리앰프(Pre Amp) / 전치증폭기 / 전압증폭기]라고 불려집니다. 노브(Knob)와 버튼들이 많아 복잡해 보이지만 세로로 배치된 한 줄의 노브(Knob)와 버튼 그룹을 채널(Channel)이라고 합니다. 이러한 채널의 개수를 가늠하여 음향 시스템의 규모를 말하게 되는 것입니다.(예, 채널그룹이 20개 있으면 20 채널 믹서라고 함)
- 여기서 믹서(Mixer)라는 용어는 각각의 채널에 각기 다른 성격의 소리 요소(Sound Source)들을 연결하여 하나의 출력(L.R Stereo)으로 내보내는 과정을 거치게 되는데, 이 때 각기 다른 소리 요소가 섞여 하나의 출력으로 되기 때문에 믹서(Mixer/섞어 주는 기기)라고 하는 것입니다.
|
※ 일반적으로 앰프는 외형적인 생김새에 따라 그 사용 장소가 달라지는데, 이는 연결할 입력 단자들의 수(채널이라
함)가 많고 적음일 뿐 연결 방법이나 사용법은 거의 동일합니다. 어떤 음향기기든지 연결할 때의 가장 기본적인
요령은 [입력/Input]--->[출력/Output]과 [출력/Output]--->[입력/Input]으로 하면 됩니다.
통상적으로 입력단자의 표기는 [Line In][Aux][Source][Mic]등으로 되어 있으며, [Line In]단자와 [Mic]를 같
은 채널에서 사용할 경우 전환 버튼이 배치되어 있으므로 연결 요소에 따라 필히 조작해 주어야 합니다. |
※ 중요 Tip
컴퓨터 출력단자와 앰프를 연결하여 빛의소리를 재생하였는데 아래의 사항이 발생하였다면 먼저 점검하시기
바랍니다.
① 빛의소리는 연주가 진행되는데 스피커에서 아무런 소리가 들리지 않는다.
→ 윈도우 볼륨조절기에서 [  ] 그림과 같이 음소거가 체크되어 있는지
확인한 후 해제합니다.
※ 윈도우 볼륨조절기에 나타나는 볼륨영역의 이름은 사운드 카드 회사마다 각기 다르게 표기될 수도 있는데,
메인 볼륨은 [Master] 또는 [Volume]으로, 음원 볼륨은 [MIDI] 또는 [SW Synth]로 표기 되어 있기도
합니다.
② 소리는 나는데 앰프의 볼륨을 최대한 올려도 소리가 그다지 커지지 않는다.
→ 먼저 컴퓨터 윈도우 볼륨조절기의 [Master 또는 Volume]과 [SW Synth 또는 MIDI] 항목의 노브 레벨이
어느 위치에 있는지 획인하십시오. |
 |
☞ 두 가지 영역의 레벨은 약 50 ~ 70% 수준이
적정합니다. 너무 낮은 레벨로 되어 있으면
풍부한 음향을 들을 수 없고 너무 높으면 음의
찌그러짐 현상과 울림 현상이 나타나게 됩니다.
50%를 전후하여 최대 70%를 넘지 않은 범위
내에서 조절한 후 앰프의 해당 채널 페이드와
마스터 페이드를 조절하면서 부드러운 출력을
연출하면 됩니다. |
※ 출력을 조절하는 순서는...
1) 컴퓨터의 윈도우 볼륨조절기
2) 앰프에서 컴퓨터와 연결된 채널의 볼륨 페이더
3) 앰프의 최종 출력을 결정하는 마스터 볼륨 페이드 순서가 바람직합니다.
간혹 앞서 얘기한 순서에 따르지 않고 앰프의 [Gain]을 조작하여 큰 출력을 얻는 경우가 있는데
이는 좋은 방법이 아닙니다. [Gain]의 조작은 앞의 1).2).3) 항목에서 최대한 조절한 후 그래도
원하는 크기가 되지 않을 때 사용하는 것으로 [Clip 또는 Peak] LED 경고 불빛이 나타나지 않는
범위 내에서 조작하여야 합니다.
| |
(2) 앰프의 연결 단자와 간단한 음향 조절 |
| 참조이미지 |
설 명 |
 |
볼륨(Volume) 조절 노브입니다. [슬라이드형 페이더]라고도 합니다.
판넬에는 [Volume] 또는 [Level]로 표기되어 있습니다.
(출력부분은 [Master]라고 표기된 경우도 있음) |
 |
판넬에 [Gain]이라고 표기된 노브입니다.
이 노브는 조작에 신중을 기해야 하는 것으로 연결된 소리요소 즉, [컴퓨터 출력][카세트][기타 소리 기기]의 신호(출력 레벨)가 너무 작을 때 그 값을 올려 주는 것으로 노브 옆에 배치된 [Clip]이라는 LED가 켜지지 않는 범위까지 사용해야 합니다. [Clip] LED가 켜진 상태에서 계속 작동하게 되면 기기 내부의 부품 또는 스피커가 고장날 수도 있기 때문입니다. |
 |
판넬에 [Pan]이라고 명명된 노브입니다.
이는 파노라마 포트의 약어로 쉽게 밸런스 조절 노브라고 이해하면 됩니다. 해당 채널의 소리를 스피커의 어느 방향으로 보낼 것인가를 결정하는 노브입니다. 스테레오 또는 모노를 결정할 수 있습니다. |
 |
마이크 연결구 :
55(+) 잭으로 구성된 마이크를 연결(그림의 위)하거나 캐논(+) 잭으로 구성된 마이크를 연결(그림의 아래) 하는 곳입니다. |
 |
외부 음향기기 연결 포트 :
외부 음향기기의 Line Out 단자에서 RCA 잭과 케이블을 이용하여 앰프에 연결할 때 사용하는 곳입니다. 통상 [TAPE] 또는 [Line In]으로 표기되어 있습니다.
※ 연결 원칙 :
모든 음향 기기의 연결은 판넬에 표기된 명칭을 잘 읽어본 후 연결해야 하는데, [Line Out]은 [Line In]으로 [Line In]은 [Line Out]으로 정확하게 연결한 뒤 전원을 켜야 합니다. 또한 가급적이면 앰프가 작동 중일 때 잭 및 케이블을 연결하지 않는 것이 좋으며 RCA 잭의 경우 같은 색상에 연결하는 것이 음향 / 음질적으로 좋습니다. |
 |
톤 조절 노브 :
일반적인 앰프에는 그림과 같이 음향의 톤을 조절할 수 있도록 노브(Knob)가 배치되어 있는데, 통상 [Hi][Mid][Lo]등으로 분류됩니다. [Hi]영역은 소리의 명료도를 높이고 시원한 느낌을 주게 되는데, 가급적 2시방향 정도로 조절하고, [Mid]는 중음에 해당하는 주파수의 명료도를 결정하는 영역으로 값을 많이 주면 시끄러운 느낌이 남으로 9시 방향 정도로 조절하면 무리가 없습니다[Lo] 영역은 저음역을 조절하는 것으로 베이스의 풍부함을 위해 약 2시 방향을 전후해서 조절하는 것이 좋습니다. 앞에서의 요령은 음악 송출을 기준으로 한 것이며 보이스 즉, 목소리를 송출할 때는 [Mid] 노브를 조절하여 명료도를 올려주는 것이 좋습니다. |
 |
그래픽 이퀄라이저 :
음향이란 고음. 중음. 저음역에 해당하는 주파수들의 집합체로서 [톤 조절]영역 보다 세분화하여 음향을 조절할 수 있도록 그 기능을 제공하는 것이 바로 이퀄라이저입니다. 통상적으로 좌측부터 [저음][중음][고음]역을 조절할 수 있는 데 그림의 경우 음악 송출을 할 때 무리가 없는 조절 방법입니다. 마찬가지로 마이크의 목소리에 대한 명료도를 높이려면 가운데 영역, 1Khz 부근의 노브를 조절하면서 세팅하면 됩니다. |
|
